機床已經成為當前工業生產中不可缺少的加工設備，橫梁的機械性能對機床的加工精度起著重要的影響。本文采用有限元分析方法對其靜態特性進行了分析計算，得到橫梁結構的應力與形變云圖。本文所采用的有限元方法可以，不僅節約數控車床橫梁的設計周期，還可以針對特定要求進行優化。
(1)立柱與橫梁采用對稱性結構。
(2)橫梁不僅設有分級定位機構，還采用了自鎖功能的機械、液壓聯鎖夾緊機構。
(3)主軸采用短主軸形式，徑向和軸向分別采用采用高精度雙列向心短圓柱滾子軸承和大型推力球軸承。
(4)機床主傳動潤滑采用自動循環潤滑；其它部件的潤滑采用間隙式定時、定量強制潤滑。
CK5116數控立式車床橫梁是由長方形中空結構的鑄鋼件，切削加工而成；導軌布置在橫梁的另一側并采用絲杠與立柱相連。依據二維圖紙，利用Solidworks軟件繪制其三維圖樣如圖2.1所示。
定義單元的屬性包括對其單元類型、材質特性以及參數量的單位三個主要方面。ANSYS軟件提供多種的單元類型適用實體、梁/管、桿/索、彈簧等分析對象。本文中的橫梁結構為方形中空的不規則幾何體，因此選用SOLIDl85單元。
材質特性定義時按橫梁設計所使用的材料的屬性進行定義并注意單位的統一。
ANSYS軟件具有智能劃分網格功能以方便計算和減少分析計算的時間。智能劃分網格依據模型的曲率以及線與線的接近程度自動進行網格劃分，在分析復雜的結構時通常采用智能劃分網格。本文所分析的橫梁結構復雜因此采用智能劃分網格進行網格劃分，在軟件中網格劃分有1-10的精度等級，本文采用默認的6級精度來格劃分。
(1)切削力的計算
在切削加工過程中，工件和車刀受到的合力，大小相等而方向相反。
數控機床車削時的切削力計算公式
式中：CFcfFCpFC為切削條件和工件材料對切削力的影響系數；
cFxfFxpFx為背吃刀量對切削力的影響指數；cFyfFypFy進給量對切削力的影響指數；cFKfFKpFK為各種因素對切削力影響的修正系數之乘積。走刀抗力Ff；吃刀抗力Fp。
靜力分析不考慮慣性和阻尼的影響，通常計算在固定不變的載(1)外部施加的作用力和壓力；
(2)穩態的慣性力；
(3)位移載荷。
本次分析中的載荷為計算得來的切削力、橫梁的自重還有在橫梁上垂直刀架的重力。約束條件為橫梁xy面。荷作用下結構的效應。靜力分析所施加的載荷包括：

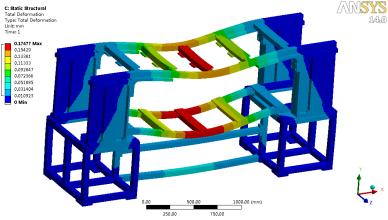

橫梁位移云圖為如圖3.1所示。從圖中可得橫梁變形最大值為0.0171mm，位于在橫梁頭部處達。
橫梁結構的剛性會影響機床的加工精度。由圖3.1可以得出，橫梁導軌變形符合設計要求，橫梁的剛度不會對機床的加工精度造成很大的影響，加工精度完全符合要求。橫梁的應力云圖如圖3.2所示。由圖中可以得出橫梁最大的應力為6.70Mpa。其余等效應力均較小，最大應力位于橫梁頭部處。橫梁所使用的材料的強度極限為300Mpa，安全系數大于40。
